U manžety ČSN 029274 a 029275
» popis
Manžety patří mezi typy těsnění pohyblivých částí hydraulických i pneumatických zařízení při přímočarém posuvném pohybu. Symetrické manžety lže použít jak k utěsnění pístu, tak i pístnic. Asymetrické manžety jsou určeny pouze k utěsnění pístu nebo pístnice v závislosti na provedení těsnících břitů. Těsnící funkce je v beztlakém stavu založena na radiálním předpětí manžet díky stlačení břitů při vložení do zástavbového prostoru. Za působení provozního tlaku je těsnosti dosaženo tlakem těsněného média na břity.

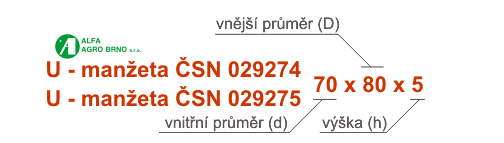

» značení
| Označení | Teplotní rozsah | Tlak (max) | Materiál |
| ČSN 02 9274 | -30°C až +80°C | 320 bar | AU 90 |
| ČSN 02 9275 | -30°C až +80°C | 320 bar | AU 90 |
| ČSN 02 9274.1 | -30°C až +80°C | 160 bar | AU 80 |
| ČSN 02 9275.1 | -30°C až +80°C | 160 bar | AU 80 |
Manžety v provedení ČSN 029274.1 a ČSN 029275.1 dodáváme pouze na přání zákazníka.
