X-kroužky FPM
» popis
X – kroužky jsou těsnicí prvky s hvězdicovým průřezem, které jsou vulkanizovány ve formách s vysokou přesností. Nežádoucí dělící rovina formy prochází mezi břity, tím je zabezpečena správná funkce těsnění. Používají se v různých typech aplikací stejně jako O-kroužky.(proto jsou s nimi zaměnitelné.) Další výhodou proti O-kroužku je tvar X-kroužku, který má menší stykovou plochu (menší tření – větší životnost).Zároveň eliminuje rolování těsnění v drážce během přímočarého vratného pohybu.

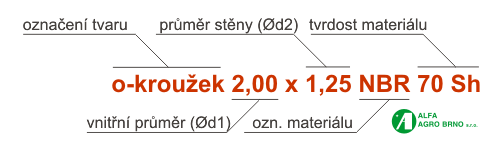

» značení
| Označení | Materiál | Norma | Teplotní rozsah |
| NBR 70 Sh | Nitril butadien kaučuk | DIN 3770 | -30°C až +100°C (krátkod. 120°C) |
» hlavní použití
NBR je standardní materiál pro o-kroužky, vhodný pro minerální oleje, tlakové kapaliny HFA, HFB a HFC, vodu a glykoly, motorové a převodové oleje, petrolej a technický benzín, alifatické uhlovodíky, živočišné a rostliné oleje, tuky, stlačený vzduch.
Tvrdost o-kroužku se vybírá především podle velikosti provozního tlaku a těsněné spáry. Při vyšším tlaku a větší těsnící spáře se volí tvrdší materiály, aby se zabránilo zatlačení o-kroužku do spáry.
O-kroužky NBR (nitril-butadien-kaučuk) standardně nabízíme ve tvrdosti 70 Sh, 80 Sh, nebo 90 Sh. Ostatní tvrdosti ( 40Sh, 55Sh, 60Sh ) dodáváme na zvláštní požadavek zákazníka a jsou podmíněny min. objednaným množstvím..
» rozměrové řady ke stažení
